Насос NEMO® SH Plus с изгибным стержнем

Применяется в пищевой, фармацевтической, косметической и химической/биологической промышленностях для непрерывной, щадящей и почти беспульсационной транспортировки со стабильным давлением ...

Гигиенический насос NEMO® SH Plus применяется с целью обеспечения гигиенических требований и оптимальной очистки в пищевой, фармацевтической, косметической и химической/биологической промышленностях для непрерывной, щадящей и почти беспульсационной транспортировки со стабильным давлением, а также для пропорционального числу оборотов дозирования. Конструкция с подшипниковой стойкой и свободным концом вала обеспечивает универсальное использование всех типов приводов. Гигиеническое исполнение компонентов и машин, а также легкая очистка частей установки определяются множеством регулирующих механизмов.

Насосы NEMO® разрабатываются, изготавливаются и испытываются в соответствии с рекомендациями EHEDG (Европейское объединение гигиенического инжиниринга и дизайна) и QHD (Проектирование с соблюдением правил гигиены). Все используемые материалы имеют допуск согласно предписаниям FDA (Управление по контролю над качеством пищевых продуктов, медикаментов и косметических средств) и BfR (Федеральный институт оценки рисков). Кроме того, гигиенические и асептические эксцентриковые шнековые насосы NEMO® отвечают санитарным нормам организации 3-A Sanitary Standards в США и сертифицированы по ГОСТу в России (сертификат соответствия для России).

Свойства гигиенического насоса NEMO® SH Plus

  • Непрерывная, почти беспульсационная подача независимо от колебаний давления и вязкости
  • Пропорциональная числу оборотов производительность с высокой точностью дозирования в широком диапазоне чисел оборотов
  • Большая всасывающая и напорная способность без клапанов
  • Реверсивное направление подачи
  • Статор с воронкообразным входом для оптимального заполнения насосной камеры

Гигиенические насосы NEMO® SH Plus предоставляют вам:

  • использование изгибного стержня для бескомпромиссной гигиены и долгого срока службы
  • щадящую транспортировку продуктов
  • долгие производственные циклы благодаря защищенной от заражения и стерильной конструкции насоса
  • возможность безразборной мойки и стерилизации (CIP и SIP)
  • прием продукта в условиях почти абсолютного вакуума
  • открытые, запатентованные гигиенически шарниры в случае смазывающих сред
  • разрешенные для продуктов питания эластомеры в соответствии с нормами BfR и FDA
  • горизонтальное и вертикальное монтажное положение
  • удобство обслуживания

Преимущества гигиенического насоса NEMO® SH Plus

  • Пригодные для пищевых продуктов уплотнения вала с герметично свинчиваемым корпусом позволяют производить изменение направления вращения, и таким образом направления подачи, сохраняя максимальный напор насоса.
  • Обтекаемая форма корпуса и отсутствие застойных зон предотвращают осаждение продукта.
  • Все поверхности, контактирующие с продуктом, отполированы, что предотвращает осаждение среды и облегчает очистку.
  • Дополнительно возможен обогрев корпуса насоса и статора.



Технические характеристики

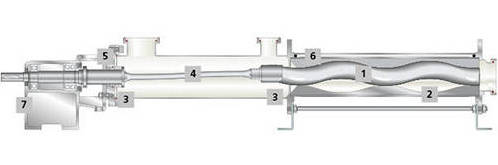

shhh02

1. Ротор Два варианта геометрии и полированная поверхность.

2. Статор с уменьшенной толщиной стенок При изменяющихся температурах используется запатентованный статор с уменьшенной толщиной стенок. Дополнительно система термической защиты статора (STP-2 или STP-D) защищает его от перегрева и сухого хода. Вход в статор выполнен как воронкообразное отверстие для улучшения подачи продукта в насосную камеру.

3. Силовая передача Универсально применяемый в гигиенических насосах NEMO® SH Plus изгибный стержень для передачи усилия от привода на ротор является коррозионно- и износостойким, не имеет застойных зон и не требует технического обслуживания, так как по сравнению с обычными шарнирами никакие части не взаимодействуют между собой. Нет необходимости, как в смазочных средствах, так и в уплотнениях, также как и смазочная способность среды не имеет значения. Идеально подходит для чувствительных сред с/без твердых частиц и для бескомпромиссной гигиены.

4. Уплотнения корпуса Пригодные для пищевых продуктов уплотнения вала с герметично свинчиваемым корпусом позволяют производить изменение направления вращения, сохраняя максимальный напор насоса.

5. Защитная труба статора Опционально из нержавеющей стали.

6. С подшипниковой стойкой и свободным концом вала Конструкция с подшипниковой стойкой и свободным концом вала обеспечивает универсальное использование всех типов приводов.

Гигиенический насос NEMO® SH Plus доступен...

  • в разных конструктивных размерах с производительностью до 140 м3/ч
  • для разности давлений до 24 бар
  • с дополнительными тангенциальными патрубками для безразборной мойки (CIP) на корпусе насоса и концевом патрубке
  • со статорами и уплотнениями с разными эластомерами, разрешенными для продуктов питания
  • со статорами с уменьшенной толщиной стенок
  • с геометрией S и L для оптимального приспособления к условиям применения

В насосе NEMO SH Plus могут быть применены различные уплотнения вала и опции.

bhh04  Независимое от направления вращения, неразгруженное одинарное торцевое уплотнение с эластомерным сильфоном с/без режущей кромки. Торцевые уплотнения из карбида кремния (SIC). По требованию материал эластомеров также с допуском FDA.
 bhh05 Независимое от направления вращения, разгруженное одинарное торцевое уплотнение с волнистыми пружинами, заключенными в капсулу. Гладкий внешний контур. Торцевые уплотнения из карбида кремния (SIC). Материал эластомеров с допуском FDA.
 bhh06

Подающий шнек и воронкообразный корпус

В случае вязких и пастообразных сред насос дополнительно оборудуется подающим шнеком и корпусом в виде воронки для оптимального заполнения насосной камеры.

 bhh07

Обогревательная шина и рубашка

Дополнительное исполнение с обогревом или охлаждением корпуса насоса и статора.

 bhh08

Безразборная мойка и стерилизация (CIP/SIP)

Чтобы при безразборной мойке (CIP) достичь необходимой скорости потока моющей жидкости мин. 1,5 м/с во всей системе, гигиенические и асептические насосы NEMO® предусматриваются дополнительными промывочными патрубками с тангенциальным размещением и должны быть оснащены байпасным трубопроводом. Байпас также необходим при безразборной стерилизации (SIP). Насосы NEMO® как при безразборной промывке, так и при безразборной стерилизации эксплуатируются циклически. В случае тангенциальных промывочных патрубков обеспечивается полное опорожнение насоса NEMO®. Все материалы насоса подобраны согласно требованиям процессов CIP и SIP.



Сфера применения

Универсально применяемый — гигиенический насос NEMO® SH применяется в пищевой, фармацевтической, косметической и химической/биологической промышленностях для непрерывной, щадящей и почти беспульсационной транспортировки со стабильным давлением, а также для пропорционального числу оборотов дозирования.

Пример перекачиваемых жидкостей:

  • дрожжи
  • сливки, молоко
  • горчица
  • майонез
  • йогурт
  • плавленый сыр
  • мазь
  • соусы с кусочками
  • цельное яйцо
  • творог
  • мед, мармелад
  • сироп
  • кетчуп
  • закваска
  • квасное сусло
  • и многое другое.
