Применяется для обеспечения гигиенических требований и оптимальной очистки в пищевой, фармацевтической, косметической и химической/биологической промышленностях.
Гигиенический насос NEMO® BH применяется для обеспечения гигиенических требований и оптимальной очистки в пищевой, фармацевтической, косметической и химической/биологической промышленностях. Причиной этого является непрерывная, щадящая и почти беспульсационная транспортировка со стабильным давлением, а также пропорциональное числу оборотов дозирование. Блочная конструкция насоса с прифланцованным приводом обеспечивает особую компактность и экономичность. Гигиеническое исполнение компонентов и машин, а также легкая очистка частей установки определяются множеством регулирующих механизмов.
Насосы NEMO® разрабатываются, изготавливаются и испытываются в соответствии с рекомендациями EHEDG (Европейское объединение гигиенического инжиниринга и дизайна) и QHD (Проектирование с соблюдением правил гигиены). Все используемые материалы имеют допуск согласно предписаниям FDA (Управление по контролю над качеством пищевых продуктов, медикаментов и косметических средств) и BfR (Федеральный институт оценки рисков). Кроме того, гигиенические и асептические насосы NEMO® отвечают санитарным нормам организации 3-A Sanitary Standards в США и сертифицированы по ГОСТу в России (сертификат соответствия для России).
Свойства гигиенического насоса NEMO® BH:
- Непрерывная, почти беспульсационная подача независимо от колебаний давления и вязкости
- Пропорциональная числу оборотов производительность с высокой точностью дозирования в широком диапазоне чисел оборотов
- Большая всасывающая и напорная способность без клапанов
- Реверсивное направление подачи
- Статор с воронкообразным входом для оптимального заполнения насосной камеры
Гигиенические насосы NEMO® BH предоставляют вам:
- щадящую транспортировку продуктов
- долгие производственные циклы благодаря защищенной от заражения и стерильной конструкции насоса
- возможность безразборной мойки и стерилизации (CIP и SIP)
- прием продукта в условиях почти абсолютного вакуума
- открытые, запатентованные гигиенически шарниры
- разрешенные для продуктов питания эластомеры в соответствии с нормами BfR и FDA
- возможность горизонтального и вертикального монтажа
- удобство обслуживания
Преимущества гигиенического насоса NEMO® BH
- Пригодные для пищевых продуктов уплотнения вала с герметично свинчиваемым корпусом позволяют производить изменение направления вращения, и таким образом направления подачи, сохраняя максимальный напор насоса.
- Обтекаемая форма корпуса и отсутствие застойных зон предотвращают осаждение продукта.
- Все поверхности, контактирующие с продуктом, отполированы, что предотвращает осаждение среды и облегчает очистку.
- Дополнительно возможен обогрев корпуса насоса и статора.

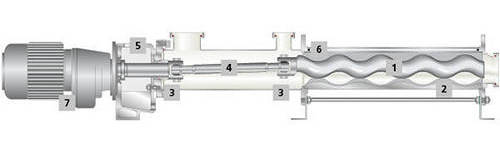

Технические характеристики

1. Ротор Два варианта геометрии и полированная поверхность.
2. Статор с уменьшенной толщиной стенок При изменяющихся температурах используется запатентованный статор с уменьшенной толщиной стенок. Дополнительно система термической защиты статора (STP-2 или STP-D) защищает его от перегрева и сухого хода. Вход в статор выполнен как воронкообразное отверстие для улучшения подачи продукта в насосную камеру.
3. Гигиенические шарниры Запатентованные, открытые гигиенические шарниры без застойных зон для оптимальной очистки.
4. Силовая передача Приводной и соединительный вал с соединительной тягой и двумя гигиеническими шарнирами для передачи усилия от привода к ротору.
5. Корпус уплотнения Пригодные для пищевых продуктов уплотнения вала с герметично свинчиваемым корпусом позволяют производить изменение направления вращения, сохраняя максимальный напор насоса.
6. Защитная труба статора Из нержавеющей стали (опционально).
7. Блочная конструкция Благодаря тому, что привод прифланцован непосредственно к цевочной шестерни насоса, обеспечиваются компактные размеры, малый общий вес, постоянная высота оси независимо от конструкции и размера привода, простота и удобство технического обслуживания, а также высокая экономичность.
Гигиенический насос NEMO® BH доступен...
- в разных конструктивных размерах с производительностью до 140 м3/ч
- для разности давлений до 24 бар
- с дополнительными тангенциальными патрубками для безразборной мойки (CIP) на корпусе насоса и концевом патрубке
- со статорами и уплотнениями с разными эластомерами, разрешенными для продуктов питания
- со статорами с уменьшенной толщиной стенок
- с геометрией S и L для оптимального приспособления к условиям применения
В насосе NEMO BH могут быть применены различные уплотнения вала и опции.
|
Независимое от направления вращения, не разгруженное одинарное торцевое уплотнение с эластомерным сильфоном с/без режущей кромки. Торцевые уплотнения из карбида кремния (SIC). По требованию материал эластомеров также с допуском FDA. |
 |
Независимое от направления вращения, разгруженное одинарное торцевое уплотнение с волнистыми пружинами, заключенными в капсулу. Гладкий внешний контур. Торцевые уплотнения из карбида кремния (SIC). Материал эластомеров с допуском FDA. |
 |
Подающий шнек и воронкообразный корпус
В случае вязких и пастообразных сред насос дополнительно оборудуется подающим шнеком и корпусом в виде воронки для оптимального заполнения насосной камеры.
|
 |
Обогревательная шина и рубашка
Дополнительное исполнение с обогревом или охлаждением корпуса насоса и статора.
|
 |
Безразборная мойка и стерилизация (CIP/SIP)
Чтобы при безразборной мойке (CIP) достичь необходимой скорости потока моющей жидкости мин. 1,5 м/с во всей системе, гигиенические и асептические насосы NEMO® предусматриваются дополнительными промывочными патрубками с тангенциальным размещением и должны быть оснащены байпасным трубопроводом. Байпас также необходим при безразборной стерилизации (SIP). Насосы NEMO® как при безразборной промывке, так и при безразборной стерилизации эксплуатируются циклически. В случае тангенциальных промывочных патрубков обеспечивается полное опорожнение насоса NEMO®. Все материалы насоса подобраны согласно требованиям процессов CIP и SIP.
|
Сфера применения
Универсально применяемый — гигиенический насос NEMO® BH применяется в пищевой, фармацевтической, косметической и химической/биологической промышленностях для непрерывной, щадящей и почти беспульсационной транспортировки со стабильным давлением, а также для пропорционального числу оборотов дозирования.
Пример перекачиваемых жидкостей:
- дрожжи
- сливки, молоко
- горчица
- майонез
- йогурт
- плавленый сыр
- мазь
- соусы с кусочками
- цельное яйцо
- творог
- мед, мармелад
- сироп
- кетчуп
- закваска
- квасное сусло
- и многое другое.
